File CAD tủ quần áo là bộ thư viện thiết kế chuyên nghiệp giúp kỹ sư, kiến trúc sư tiết kiệm hàng giờ vẽ chi tiết nội thất phòng ngủ. Tại Đồ Gỗ Nội Thất Đại Phát, chúng tôi tổng hợp 150+ mẫu tủ 2-3-4 cánh, tủ âm tường, tủ kính với tỷ lệ chuẩn 1:50 — sẵn sàng chèn vào bản vẽ mặt bằng, mặt đứng. Bài viết này cung cấp link tải Google Drive cập nhật 2026, kèm hướng dẫn chỉnh sửa kích thước theo dự án thực tế.
File CAD Tủ Quần Áo Là Gì? Tại Sao Cần Thiết Cho Thiết Kế Nội Thất?
File CAD tủ quần áo là tập hợp block AutoCAD vẽ sẵn các kiểu tủ phổ biến: tủ 2 cánh (rộng 80-100cm), tủ 3 cánh (120-140cm), tủ 4 cánh (160-200cm), tủ âm tường, tủ cánh lùa kính. Mỗi block bao gồm mặt bằng (top view) và mặt đứng (elevation) với chi tiết tay nắm, ngăn kéo, thanh treo quần áo.
Thay vì vẽ từ đầu mỗi dự án, bạn chỉ cần:
- Copy block vào bản vẽ
- Scale theo kích thước phòng ngủ (ví dụ: phòng 12m² dùng tủ 1m6, phòng 16m² dùng tủ 2m)
- Chỉnh sửa số cánh, vật liệu (gỗ sồi, gỗ công nghiệp MDF phủ melamine)
Tại xưởng Đại Phát, tủ 3 cánh gỗ sồi Nga (140×60×220cm) là mẫu bán chạy nhất cho căn hộ 2 phòng ngủ — file CAD này giúp kiến trúc sư trình khách hàng nhanh hơn 70% so với vẽ tay.

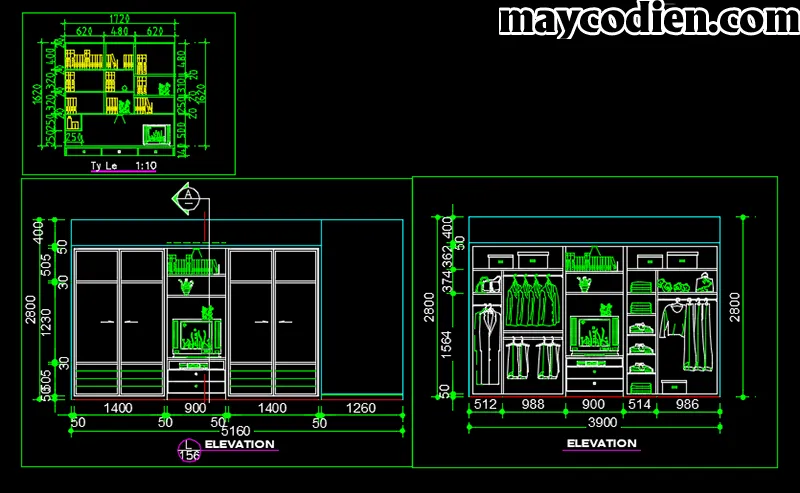

Thư viện CAD tủ quần áo 3 cánh gỗ sồi với chi tiết thanh treo và ngăn kéoMẫu CAD tủ 3 cánh gỗ sồi 140cm — block chuẩn tỷ lệ 1:50 cho bản vẽ thi công
3 Lý Do Bắt Buộc Phải Dùng Thư Viện CAD Thay Vì Vẽ Tủ Từ Đầu
Giảm 80% Thời Gian Vẽ Chi Tiết — Tăng Năng Suất Dự Án
Vẽ một tủ 4 cánh với đầy đủ mặt bằng, mặt đứng, chi tiết bản lề, ray trượt mất 2-3 giờ cho người mới. Với file CAD tủ quần áo có sẵn, bạn chỉ mất 10 phút để:
- Chèn block vào vị trí tường phòng ngủ
- Điều chỉnh chiều rộng (ví dụ: từ 180cm xuống 160cm để vừa góc tường)
- Thêm ghi chú vật liệu (gỗ óc chó, laminate chống ẩm)
Một kiến trúc sư tại Đại Phát từng hoàn thành 5 bản vẽ phòng ngủ trong 1 ngày nhờ thư viện CAD — thay vì 3 ngày như trước.
Đảm Bảo Tỷ Lệ Chuẩn Xác — Tránh Sai Số Thi Công
Khi vẽ tay, sai lệch 5-10cm giữa bản vẽ và thực tế là phổ biến. Điều này dẫn đến:
- Tủ không vừa khe tường (phải cưa bớt hoặc đóng thêm)
- Cánh tủ va vào công tắc điện
- Khoảng cách giữa tủ và giường quá hẹp (dưới 60cm — khó đi lại)
File CAD tủ quần áo từ Đại Phát được vẽ theo kích thước sản xuất thực tế:
- Tủ 2 cánh: 80×60×200cm (phòng nhỏ 8-10m²)
- Tủ 3 cánh: 120×60×220cm (phòng 12-14m²)
- Tủ 4 cánh: 180×60×240cm (phòng master 16m² trở lên)
Độ sâu tủ chuẩn 60cm cho phép treo áo vest, áo khoác không bị nhăn.
150+ Mẫu Đa Dạng — Từ Tủ Gỗ Tự Nhiên Đến Tủ Cánh Kính Hiện Đại
Thư viện bao gồm:
- Tủ gỗ tự nhiên: sồi Nga, óc chó, gỗ xoan đào (phong cách tân cổ điển)
- Tủ công nghiệp: MDF phủ melamine, laminate vân gỗ (giá rẻ hơn 40%)
- Tủ cánh lùa kính: tiết kiệm diện tích, phù hợp phòng hẹp
- Tủ âm tường: gắn liền tường, tối ưu cho căn hộ chung cư
Mỗi kiểu có 5-10 biến thể về số cánh, màu sắc, kiểu tay nắm — bạn chọn theo phong cách khách hàng (Scandinavian, Minimalist, Indochine).
Hướng Dẫn Tải File CAD Tủ Quần Áo 2026 Từ Google Drive
Link Tải Trực Tiếp — Cập Nhật Tháng 3/2026
Tải Thư Viện CAD Tủ Quần Áo (Google Drive)
File nén .zip dung lượng 85MB, bao gồm:
- 150+ block tủ quần áo (định dạng .dwg tương thích AutoCAD 2018-2026)
- Thư mục phân loại: Tủ 2 cánh / 3 cánh / 4 cánh / Tủ âm tường / Tủ kính
- File hướng dẫn PDF: cách chèn block, scale, chỉnh sửa layer
Tốc độ tải phụ thuộc băng thông mạng. Nếu chậm:
- Dùng 4G thay vì WiFi công cộng
- Tắt các tab Chrome đang mở (giảm RAM)
- Tải vào giờ thấp điểm (22h-6h sáng)
Giao diện thư mục file CAD tủ quần áo phân loại theo số cánh và vật liệuCấu trúc thư mục file CAD — dễ tìm kiếm theo loại tủ và kích thước
Cách Sử Dụng File CAD Trong AutoCAD — 4 Bước Cơ Bản
Bước 1: Giải nén file .zip → Mở AutoCAD → Gõ lệnh INSERT (hoặc phím tắt I)
Bước 2: Chọn Browse → Tìm file .dwg tủ cần dùng (ví dụ: Tu_3_canh_go_soi_120cm.dwg)
Bước 3: Chọn điểm chèn trên bản vẽ → Nhập tỷ lệ (thường để 1 nếu bản vẽ tỷ lệ 1:50)
Bước 4: Chỉnh sửa kích thước bằng lệnh SCALE nếu cần (ví dụ: thu nhỏ từ 140cm xuống 120cm để vừa góc phòng)
Lưu ý: Kiểm tra layer của block (thường là “Furniture” hoặc “Noi_That”) để dễ bật/tắt khi in bản vẽ.
Bảng Kích Thước Tủ Quần Áo Chuẩn Theo Diện Tích Phòng Ngủ
| Diện tích phòng | Kích thước tủ (Rộng × Sâu × Cao) | Số cánh | Ghi chú |
|---|---|---|---|
| 8-10m² | 80×60×200cm | 2 cánh | Phòng độc thân, 1 người |
| 12-14m² | 120×60×220cm | 3 cánh | Phòng vợ chồng trẻ |
| 16-20m² | 160×60×240cm | 4 cánh | Phòng master, gia đình 3-4 người |
| 20m² trở lên | 200×60×240cm | 4 cánh + tủ giày | Phòng ngủ biệt thự |
Quy tắc vàng: Chừa tối thiểu 60cm giữa tủ và giường để đi lại thoải mái. Phòng 12m² nên dùng tủ 3 cánh 120cm thay vì 4 cánh 160cm (tránh chật chội).
Chọn Vật Liệu Tủ Quần Áo Nào? So Sánh Gỗ Tự Nhiên vs Công Nghiệp
Gỗ Tự Nhiên (Sồi, Óc Chó) — Bền 20+ Năm, Giá Cao
- Ưu điểm: Vân gỗ tự nhiên đẹp, chịu lực tốt (tải trọng 150kg/ngăn), không cong vênh nếu xử lý đúng cách
- Nhược điểm: Giá 15-25 triệu/m² (tủ 3 cánh ~30-40 triệu), cần bảo dưỡng sơn PU 2 năm/lần
- Phù hợp: Biệt thự, nhà phố cao cấp, khách yêu thích phong cách tân cổ điển
Gỗ Công Nghiệp MDF/MFC Phủ Melamine — Giá Rẻ, Đa Màu Sắc
- Ưu điểm: Giá 6-10 triệu/m² (rẻ hơn 60%), chống ẩm tốt (melamine phủ kín), màu sắc đa dạng (trắng, xám, vân gỗ)
- Nhược điểm: Tuổi thọ 10-15 năm, cạnh dễ bong tróc nếu va đập mạnh
- Phù hợp: Chung cư, nhà thuê, gia đình trẻ ưu tiên ngân sách
Tại Đại Phát, 70% khách chọn MDF phủ melamine cho tủ phòng ngủ phụ, gỗ sồi cho phòng master.
Lỗi Thường Gặp Khi Dùng File CAD Tủ Quần Áo — Cách Khắc Phục
Lỗi 1: Block bị vỡ khi chèn vào bản vẽ
- Nguyên nhân: File CAD gốc dùng font chữ .shx không có trong máy
- Khắc phục: Tải font “VNI-Aptima” hoặc “Arial Unicode MS” → Copy vào thư mục
C:Program FilesAutodeskAutoCAD 2026Fonts
Lỗi 2: Tủ hiển thị sai tỷ lệ (quá to hoặc quá nhỏ)
- Nguyên nhân: Đơn vị bản vẽ khác đơn vị block (mm vs cm)
- Khắc phục: Gõ lệnh
UNITS→ Chọn Centimeters → Chèn lại block
Lỗi 3: Không tìm thấy file .dwg sau khi giải nén
- Nguyên nhân: Windows ẩn phần mở rộng file
- Khắc phục: Mở File Explorer → View → Tích “File name extensions”
Xu Hướng Thiết Kế Tủ Quần Áo 2026 — Tích Hợp Đèn LED, Cảm Biến Mở Cánh
Các mẫu tủ mới trong thư viện CAD 2026 bổ sung:
- Đèn LED cảm ứng: Tự sáng khi mở cánh tủ (tiết kiệm điện, tiện dụng ban đêm)
- Ray trượt giảm chấn: Đóng êm, không va đập (thương hiệu Blum, Hafele)
- Ngăn phụ kiện thông minh: Móc cà vạt, khay đựng đồng hồ, ngăn kéo chia ô
File CAD kèm chi tiết lắp đặt đèn LED, vị trí ổ cắm điện — giúp thợ thi công không bỏ sót.
Thư viện file CAD tủ quần áo 2026 từ Đại Phát giúp kiến trúc sư, kỹ sư nội thất tiết kiệm 80% thời gian vẽ chi tiết, đảm bảo tỷ lệ chuẩn xác cho thi công. Tải ngay 150+ mẫu tủ 2-3-4 cánh, tủ âm tường, tủ kính qua link Google Drive — cập nhật xu hướng 2026 với đèn LED, ray giảm chấn. Chọn kích thước phù hợp diện tích phòng, so sánh vật liệu gỗ tự nhiên và công nghiệp để tư vấn khách hàng chính xác nhất.
